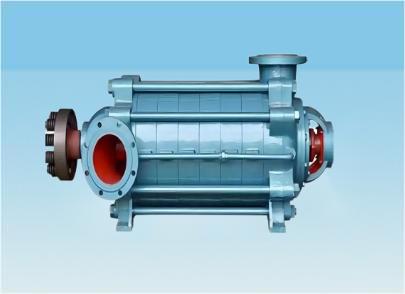

MD型煤矿用耐磨多级离心泵，是我厂在D型煤矿用多级清水离心泵基础上,改进设计院的一种耐磨多级离心泵,具有高效节能、耐磨可靠、寿命长等特点，特别适用范围于煤矿、矿山排水，抽送固体颗粒含量不大于1.5%（体积浓度）的中性矿井水（颗粒直径小于0.5毫米），以及类似的其它活水，被输送介质温度≤80℃。
MD46-30×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 30 46 55 | 8.33 12.8 15.3 | 68 60 54 | 2950 | 8.68 10.74 11.84 | 15 | 64 70 68 | 2.4 3.0 4.6 | 163 |
3 | 30 46 55 | 8.33 12.8 15.3 | 102 90 81 | 13.02 16.11 17.84 | 22 | 64 70 68 | 2.4 3.0 4.6 | 180 | |
4 | 30 46 55 | 8.33 12.8 15.3 | 136 120 108 | 17.36 21.48 23.79 | 30 | 64 70 68 | 2.4 3.0 4.6 | 197 | |
5 | 30 46 55 | 8.33 12.8 15.3 | 170 150 135 | 21.7 26.85 29.74 | 37 | 64 70 68 | 2.4 3.0 4.6 | 214 | |
6 | 30 46 55 | 8.33 12.8 15.3 | 204 180 162 | 26.04 32.21 35.68 | 45 | 64 70 68 | 2.4 3.0 4.6 | 231 | |
7 | 30 46 55 | 8.33 12.8 15.3 | 238 210 189 | 30.38 37.58 41.63 | 45 | 64 70 68 | 2.4 3.0 4.6 | 248 | |
8 | 30 46 55 | 8.33 12.8 15.3 | 274 240 216 | 34.72 42.95 47.58 | 55 | 64 70 68 | 2.4 3.0 4.6 | 265 | |
9 | 30 46 55 | 8.33 12.8 15.3 | 306 270 243 | 39.06 48.32 53.53 | 75 | 64 70 68 | 2.4 3.0 4.6 | 282 | |
10 | 30 46 55 | 8.33 12.8 15.3 | 340 300 270 | 43.40 53.69 59.47 | 75 | 64 70 68 | 2.4 3.0 4.6 | 299 | |
11 | 30 46 55 | 8.33 12.8 15.3 | 374 330 297 | 47.74 59.06 65.42 | 75 | 64 70 68 | 2.4 3.0 4.6 | 316 | |
12 | 30 46 55 | 8.33 12.8 15.3 | 411 360 324 | 52.47 64.43 71.37 | 90 | 64 70 68 | 2.4 3.0 4.6 | 333 | |
MD46-50×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 30 46 55 | 8.33 12.8 15.3 | 111 100 92 | 2950 | 16.79 19.89 21.54 | 30 | 54 63 64 | 2.5 2.8 3.2 | 369 |
3 | 30 46 55 | 8.33 12.8 15.3 | 166.5 150 138 | 25.19 29.83 32.3 | 37 | 54 63 64 | 2.5 2.8 3.2 | 390 | |
4 | 30 46 55 | 8.33 12.8 15.3 | 222 200 184 | 33.59 39.77 43.06 | 55 | 54 63 64 | 2.5 2.8 3.2 | 411 | |
5 | 30 46 55 | 8.33 12.8 15.3 | 277.5 250 230 | 41.99 49.72 53.83 | 75 | 54 63 64 | 2.5 2.8 3.2 | 433 | |
6 | 30 46 55 | 8.33 12.8 15.3 | 330 300 276 | 50.38 59.65 64.59 | 75 | 54 63 64 | 2.5 2.8 3.2 | 453 | |
7 | 30 46 55 | 8.33 12.8 15.3 | 388.5 350 322 | 58.78 69.6 75.36 | 90 | 54 63 64 | 2.5 2.8 3.2 | 474 | |
8 | 30 46 55 | 8.33 12.8 15.3 | 440 400 368 | 67.18 79.54 86.12 | 110 | 54 63 64 | 2.5 2.8 3.2 | 499 | |
9 | 30 46 55 | 8.33 12.8 15.3 | 499.5 450 414 | 75.57 89.48 96.89 | 110 | 54 63 64 | 2.5 2.8 3.2 | 516 | |
10 | 30 46 55 | 8.33 12.8 15.3 | 555 500 460 | 83.97 99.42 107.66 | 132 | 54 63 64 | 2.5 2.8 3.2 | 537 | |
11 | 30 46 55 | 8.33 12.8 15.3 | 610.5 550 506 | 92.37 109.36 118.42 | 132 | 54 63 64 | 2.5 2.8 3.2 | 558 | |
12 | 30 46 55 | 8.33 12.8 15.3 | 666 600 552 | 100.8 119.3 129.2 | 160 | 54 63 64 | 2.5 2.8 3.2 | 578 | |
MD85-45×(2～10)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 55 85 100 | 15.3 23.6 27.8 | 102 90 78 | 2950 | 24.25 28.94 30.35 | 37 | 63 72 70 | 3.2 4.2 5.2 | 289 |
3 | 55 85 100 | 15.3 23.6 27.8 | 153 135 117 | 36.38 43.4 45.52 | 55 | 63 72 70 | 3.2 4.2 5.2 | 315 | |
4 | 55 85 100 | 15.3 23.6 27.8 | 204 180 156 | 48.5 57.87 60.7 | 75 | 63 72 70 | 3.2 4.2 5.2 | 341 | |
5 | 55 85 100 | 15.3 23.6 27.8 | 255 225 195 | 60.63 72.34 75.86 | 90 | 63 72 70 | 3.2 4.2 5.2 | 366 | |
6 | 55 85 100 | 15.3 23.6 27.8 | 306 270 234 | 72.75 86.81 91.04 | 110 | 63 72 70 | 3.2 4.2 5.2 | 391 | |
7 | 55 85 100 | 15.3 23.6 27.8 | 357 315 273 | 84.88 101.3 106.2 | 132 | 63 72 70 | 3.2 4.2 5.2 | 417 | |
8 | 55 85 100 | 15.3 23.6 27.8 | 408 360 312 | 97.0 115.7 121.4 | 132 | 63 72 70 | 3.2 4.2 5.2 | 442 | |
9 | 55 85 100 | 15.3 23.6 27.8 | 459 405 351 | 109.1 130.2 136.6 | 160 | 63 72 70 | 3.2 4.2 5.2 | 467 | |
10 | 55 85 100 | 15.3 23.6 27.8 | 510 450 390 | 121.3 144.5 151.7 | 185 | 63 72 70 | 3.2 4.2 5.2 | 492 | |
MD85-67×(2～10)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 70 85 100 | 19.3 23.6 27.8 | 140 134 120 | 2950 | 42 45.6 47.4 | 55 | 63.5 68 69 | 2.9 3.7 4.7 | 1156 |
3 | 70 85 100 | 19.3 23.6 27.8 | 210 201 183 | 63 68 75 | 90 | 63.5 68 69 | 2.9 3.7 4.7 | 1228 | |
4 | 70 85 100 | 19.3 23.6 27.8 | 280 268 244 | 84 91 99 | 110 | 63.5 68 69 | 2.9 3.7 4.7 | 1300 | |
5 | 70 85 100 | 19.3 23.6 27.8 | 350 335 305 | 105 114 124 | 160 | 63.5 68 69 | 2.9 3.7 4.7 | 1421 | |
6 | 70 85 100 | 19.3 23.6 27.8 | 420 402 366 | 126 137 149 | 185 | 63.5 68 69 | 2.9 3.7 4.7 | 1711 | |
7 | 70 85 100 | 19.3 23.6 27.8 | 490 469 427 | 147 160 174 | 200 | 63.5 68 69 | 2.9 3.7 4.7 | 1834 | |
8 | 70 85 100 | 19.3 23.6 27.8 | 560 536 488 | 168 182 199 | 220 | 63.5 68 69 | 2.9 3.7 4.7 | 1976 | |
9 | 70 85 100 | 19.3 23.6 27.8 | 630 603 549 | 189 205 224 | 280 | 63.5 68 69 | 2.9 3.7 4.7 | 2136 | |
10 | 70 85 100 | 19.3 23.6 27.8 | 700 670 610 | 210 228 240 | 280 | 63.5 68 69 | 2.9 3.7 4.7 | 2296 | |
MD85-80×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 54 85 108 | 15 23.6 30 | 176 160 140 | 2950 | 48.8 57 62.3 | 90 | 53 65 66 | 4.5 4.4 5.3 | 1156 |
3 | 54 85 108 | 15 23.6 30 | 266 240 210 | 73.8 85.4 93.6 | 132 | 53 65 66 | 4.5 4.4 5.3 | 1228 | |
4 | 54 85 108 | 15 23.6 30 | 355 320 280 | 98.5 113.9 124.8 | 160 | 53 65 66 | 4.5 4.4 5.3 | 1300 | |
5 | 54 85 108 | 15 23.6 30 | 444 400 350 | 123.2 142.4 156.0 | 200 | 53 65 66 | 4.5 4.4 5.3 | 1421 | |
6 | 54 85 108 | 15 23.6 30 | 533 480 421 | 147.9 170.9 187.7 | 250 | 53 65 66 | 4.5 4.4 5.3 | 1711 | |
7 | 54 85 108 | 15 23.6 30 | 616 560 490 | 170.9 199.3 218.4 | 280 | 53 65 66 | 4.5 4.4 5.3 | 1834 | |
8 | 54 85 108 | 15 23.6 30 | 704 640 560 | 195.3 227.8 249.6 | 315 | 53 65 66 | 4.5 4.4 5.3 | 1976 | |
9 | 54 85 108 | 15 23.6 30 | 792 720 630 | 219.8 256.3 280.7 | 355 | 53 65 66 | 4.5 4.4 5.3 | 2136 | |
10 | 54 85 108 | 15 23.6 30 | 880 800 700 | 244.2 284.8 311.9 | 400 | 53 65 66 | 4.5 4.4 5.3 | 2296 | |
11 | 54 85 108 | 15 23.6 30 | 968 880 770 | 268.6 313.2 343.0 | 400 | 53 65 66 | 4.5 4.4 5.3 | 2356 | |
12 | 54 85 108 | 15 23.6 30 | 1056 960 840 | 293.0 341.7 374.3 | 450 | 53 65 66 | 4.5 4.4 5.3 | 2416 | |
MD155-30×(2～10)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 119 155 190 | 33 43 53 | 64 60 54 | 1480 | 28.76 32.89 36.68 | 45 | 72.0 77.0 76.5 | 3.2 3.9 4.8 | 719 |
3 | 119 155 190 | 33 43 53 | 96 90 81 | 43.14 49.26 55.02 | 75 | 72.0 77.0 76.5 | 3.2 3.9 4.8 | 804 | |
4 | 119 155 190 | 33 43 53 | 128 120 108 | 57.52 65.68 73.36 | 90 | 72.0 77.0 76.5 | 3.2 3.9 4.8 | 889 | |
5 | 119 155 190 | 33 43 53 | 160 150 135 | 71.90 82.10 91.70 | 110 | 72.0 77.0 76.5 | 3.2 3.9 4.8 | 974 | |
6 | 119 155 190 | 33 43 53 | 192 180 162 | 86.28 98.52 110.04 | 132 | 72.0 77.0 76.5 | 3.2 3.9 4.8 | 1059 | |
7 | 119 155 190 | 33 43 53 | 224 210 189 | 100.66 114.97 128.38 | 160 | 72.0 77.0 76.5 | 3.2 3.9 4.8 | 1144 | |
8 | 119 155 190 | 33 43 53 | 256 240 216 | 115.04 131.26 146.72 | 185 | 72.0 77.0 76.5 | 3.2 3.9 4.8 | 1229 | |
9 | 119 155 190 | 33 43 53 | 288 270 243 | 129.42 148.01 164.36 | 185 | 72.0 77.0 76.5 | 3.2 3.9 4.8 | 1314 | |
10 | 119 155 190 | 33 43 53 | 320 300 270 | 143.80 164.20 183.40 | 200 | 72.0 77.0 76.5 | 3.2 3.9 4.8 | 1399 | |
MD155-67×(2～10)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 100 155 185 | 27.8 43 51.4 | 152 134 118 | 2950 | 64.6 76.5 82.7 | 90 | 64 74 72 | 3.2 5.0 6.6 | 1176 |
3 | 100 155 185 | 27.8 43 51.4 | 228 201 177 | 97.0 114.7 123.9 | 132 | 64 74 72 | 3.2 5.0 6.6 | 1248 | |
4 | 100 155 185 | 27.8 43 51.4 | 304 268 236 | 129.4 152.9 165.1 | 185 | 64 74 72 | 3.2 5.0 6.6 | 1320 | |
5 | 100 155 185 | 27.8 43 51.4 | 380 335 295 | 161.7 191.1 206.4 | 220 | 64 74 72 | 3.2 5.0 6.6 | 1441 | |
6 | 100 155 185 | 27.8 43 51.4 | 456 402 354 | 194 229.3 247.7 | 280 | 64 74 72 | 3.2 5.0 6.6 | 1431 | |
7 | 100 155 185 | 27.8 43 51.4 | 532 469 413 | 226.4 267.5 289 | 315 | 64 74 72 | 3.2 5.0 6.6 | 1864 | |
8 | 100 155 185 | 27.8 43 51.4 | 608 536 472 | 258.7 305.7 330.3 | 355 | 64 74 72 | 3.2 5.0 6.6 | 2006 | |
9 | 100 155 185 | 27.8 43 51.4 | 684 603 531 | 291.1 344 371.3 | 400 | 64 74 72 | 3.2 5.0 6.6 | 2166 | |
10 | 100 155 185 | 27.8 43 51.4 | 760 670 590 | 323.4 382.2 412.9 | 450 | 64 74 72 | 3.2 5.0 6.6 | 2326 | |
MD150-80×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 100 150 180 | 27.8 41.7 50.0 | 184 160 142 | 2950 | 80.8 90.8 99.4 | 110 | 62 72 70 | 3.2 4.1 5.0 | 1156 |
3 | 100 150 180 | 27.8 41.7 50.0 | 276 240 213 | 121.2 136.2 149.2 | 185 | 62 72 70 | 3.2 4.1 5.0 | 1228 | |
4 | 100 150 180 | 27.8 41.7 50.0 | 368 320 284 | 161.6 181.6 198.9 | 250 | 62 72 70 | 3.2 4.1 5.0 | 1300 | |
5 | 100 150 180 | 27.8 41.7 50.0 | 460 400 355 | 202.1 226.9 248.6 | 280 | 62 72 70 | 3.2 4.1 5.0 | 1421 | |
6 | 100 150 180 | 27.8 41.7 50.0 | 552 480 426 | 242.5 272.3 298.3 | 355 | 62 72 70 | 3.2 4.1 5.0 | 1711 | |
7 | 100 150 180 | 27.8 41.7 50.0 | 644 560 497 | 282.9 317.7 348.0 | 400 | 62 72 70 | 3.2 4.1 5.0 | 1834 | |
8 | 100 150 180 | 27.8 41.7 50.0 | 736 640 568 | 323.3 363.1 397.8 | 450 | 62 72 70 | 3.2 4.1 5.0 | 1976 | |
9 | 100 150 180 | 27.8 41.7 50.0 | 828 720 639 | 363.7 408.5 447.5 | 500 | 62 72 70 | 3.2 4.1 5.0 | 2136 | |
10 | 100 150 180 | 27.8 41.7 50.0 | 920 800 710 | 404.1 453.9 497.2 | 560 | 62 72 70 | 3.2 4.1 5.0 | 2296 | |
11 | 100 150 180 | 27.8 41.7 50.0 | 1012 880 781 | 444.5 499.3 546.9 | 630 | 62 72 70 | 3.2 4.1 5.0 | 2356 | |
12 | 100 150 180 | 27.8 41.7 50.0 | 1104 960 852 | 484.9 544.7 596.6 | 710 | 62 72 70 | 3.2 4.1 5.0 | 2416 | |
MD280-43×(2～10)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 185 280 335 | 51.4 77.8 93.1 | 94 86 76 | 1480 | 68.6 85.2 92.4 | 110 | 69 77 75 | 3.0 4.7 6.0 | 1056 |
3 | 185 280 335 | 51.4 77.8 93.1 | 141 129 114 | 103.0 127.7 138.7 | 160 | 69 77 75 | 3.0 4.7 6.0 | 1136 | |
4 | 185 280 335 | 51.4 77.8 93.1 | 188 172 152 | 137.3 170.3 184.9 | 220 | 69 77 75 | 3.0 4.7 6.0 | 1256 | |
5 | 185 280 335 | 51.4 77.8 93.1 | 235 215 190 | 171.6 212.9 231.1 | 280 | 69 77 75 | 3.0 4.7 6.0 | 1376 | |
6 | 185 280 335 | 51.4 77.8 93.1 | 282 258 228 | 205.9 255.5 277.3 | 315 | 69 77 75 | 3.0 4.7 6.0 | 1496 | |
7 | 185 280 335 | 51.4 77.8 93.1 | 329 301 266 | 240.2 298.1 323.6 | 355 | 69 77 75 | 3.0 4.7 6.0 | 1616 | |
8 | 185 280 335 | 51.4 77.8 93.1 | 376 344 304 | 274.5 340.7 369.8 | 400 | 69 77 75 | 3.0 4.7 6.0 | 1736 | |
9 | 185 280 335 | 51.4 77.8 93.1 | 423 387 342 | 308.9 383.2 416.0 | 450 | 69 77 75 | 3.0 4.7 6.0 | 1856 | |
10 | 185 280 335 | 51.4 77.8 93.1 | 470 430 380 | 370.3 425.7 462.2 | 500 | 69 77 75 | 3.0 4.7 6.0 | 1976 | |
MD280-65×(2～10)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 185 280 335 | 51.4 77.8 93.1 | 136 130 124 | 1480 | 112.3 135.8 150.9 | 160 | 61 73 75 | 2.8 3.7 5.0 | 1409 |
3 | 185 280 335 | 51.4 77.8 93.1 | 204 195 186 | 168.5 203.7 226.3 | 250 | 61 73 75 | 2.8 3.7 5.0 | 1582 | |
4 | 185 280 335 | 51.4 77.8 93.1 | 272 260 248 | 224.7 271.6 301.7 | 355 | 61 73 75 | 2.8 3.7 5.0 | 1755 | |
5 | 185 280 335 | 51.4 77.8 93.1 | 340 325 310 | 280.8 339.5 377.1 | 450 | 61 73 75 | 2.8 3.7 5.0 | 1937 | |
6 | 185 280 335 | 51.4 77.8 93.1 | 408 390 372 | 337.0 407.4 452.5 | 560 | 61 73 75 | 2.8 3.7 5.0 | 2119 | |
7 | 185 280 335 | 51.4 77.8 93.1 | 476 455 434 | 393.1 475.3 528.0 | 630 | 61 73 75 | 2.8 3.7 5.0 | 2301 | |
8 | 185 280 335 | 51.4 77.8 93.1 | 544 520 496 | 449.3 543.2 603.3 | 710 | 61 73 75 | 2.8 3.7 5.0 | 2483 | |
9 | 185 280 335 | 51.4 77.8 93.1 | 612 585 558 | 505.5 611.1 678.8 | 800 | 61 73 75 | 2.8 3.7 5.0 | 2665 | |
10 | 185 280 335 | 51.4 77.8 93.1 | 680 650 620 | 561.6 679.0 754.2 | 900 | 61 73 75 | 2.8 3.7 5.0 | 2847 | |
MD300-65×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 230 300 360 | 63.9 83.3 100.0 | 137 130 120 | 1480 | 124.4 143.5 161.2 | 185 | 69 74 73 | 2.8 3.7 5.0 | 1409 |
3 | 230 300 360 | 63.9 83.3 100.0 | 205 195 181 | 186.1 215.3 243.1 | 280 | 69 74 73 | 2.8 3.7 5.0 | 1582 | |
4 | 230 300 360 | 63.9 83.3 100.0 | 274 260 241 | 248.8 287.0 322.4 | 355 | 69 74 73 | 2.8 3.7 5.0 | 1755 | |
5 | 230 300 360 | 63.9 83.3 100.0 | 343 325 302 | 311.5 358.8 405.7 | 450 | 69 74 73 | 2.8 3.7 5.0 | 1937 | |
6 | 230 300 360 | 63.9 83.3 100.0 | 412 390 362 | 374.1 430.5 483.6 | 560 | 69 74 73 | 2.8 3.7 5.0 | 2119 | |
7 | 230 300 360 | 63.9 83.3 100.0 | 480 455 422 | 435.9 502.3 566.9 | 630 | 69 74 73 | 2.8 3.7 5.0 | 2301 | |
8 | 230 300 360 | 63.9 83.3 100.0 | 549 520 482 | 497.6 574.0 644.8 | 710 | 69 74 73 | 2.8 3.7 5.0 | 2483 | |
9 | 230 300 360 | 63.9 83.3 100.0 | 617 585 543 | 558.8 645.9 729.3 | 800 | 69 74 73 | 2.8 3.7 5.0 | 2665 | |
10 | 230 300 360 | 63.9 83.3 100.0 | 686 650 603 | 622.0 717.5 806.0 | 900 | 69 74 73 | 2.8 3.7 5.0 | 2847 | |
11 | 230 300 360 | 63.9 83.3 100.0 | 748 715 660 | 679.0 789.4 886.4 | 1000 | 69 74 73 | 2.8 3.7 5.0 | 3029 | |
12 | 230 300 360 | 63.9 83.3 100.0 | 816 780 720 | 740.7 861.2 967.0 | 1120 | 69 74 73 | 2.8 3.7 5.0 | 3211 | |
MD360-40×(2～10)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 245 360 430 | 68.1 100 119.4 | 90 80 72 | 1480 | 81.1 98.0 108.1 | 132 | 74 80 78 | 3.9 4.5 5.1 | 1056 |
3 | 245 360 430 | 68.1 100 119.4 | 135 120 108 | 121.8 147.1 162.1 | 220 | 74 80 78 | 3.9 4.5 5.1 | 1136 | |
4 | 245 360 430 | 68.1 100 119.4 | 180 160 144 | 162.4 196.1 216.2 | 280 | 74 80 78 | 3.9 4.5 5.1 | 1256 | |
5 | 245 360 430 | 68.1 100 119.4 | 225 200 180 | 203.0 245.1 270.3 | 315 | 74 80 78 | 3.9 4.5 5.1 | 1376 | |
6 | 245 360 430 | 68.1 100 119.4 | 270 240 216 | 243.6 294.1 324.3 | 355 | 74 80 78 | 3.9 4.5 5.1 | 1496 | |
7 | 245 360 430 | 68.1 100 119.4 | 315 280 252 | 284.2 343.1 378.4 | 450 | 74 80 78 | 3.9 4.5 5.1 | 1616 | |
8 | 245 360 430 | 68.1 100 119.4 | 360 320 288 | 324.8 392.2 432.4 | 560 | 74 80 78 | 3.9 4.5 5.1 | 1736 | |
9 | 245 360 430 | 68.1 100 119.4 | 405 360 324 | 365.4 441.2 486.5 | 560 | 74 80 78 | 3.9 4.5 5.1 | 1856 | |
10 | 245 360 430 | 68.1 100 119.4 | 450 400 360 | 406.0 490.2 540.5 | 630 | 74 80 78 | 3.9 4.5 5.1 | 1976 | |
MD360-60×(2～11)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 245 360 430 | 68.1 100 119.4 | 130 120 104 | 1480 | 120.4 152.8 162.4 | 220 | 72 77 75 | 3.8 4.3 4.9 | 1525 |
3 | 245 360 430 | 68.1 100 119.4 | 195 180 156 | 180.6 229.2 243.6 | 280 | 72 77 75 | 3.8 4.3 4.9 | 1750 | |
4 | 245 360 430 | 68.1 100 119.4 | 260 240 208 | 240.8 305.6 324.8 | 355 | 72 77 75 | 3.8 4.3 4.9 | 2635 | |
5 | 245 360 430 | 68.1 100 119.4 | 325 300 260 | 301.0 382.0 406.0 | 450 | 72 77 75 | 3.8 4.3 4.9 | 2885 | |
6 | 245 360 430 | 68.1 100 119.4 | 390 360 312 | 361.2 458.4 487.2 | 560 | 72 77 75 | 3.8 4.3 4.9 | 3135 | |
7 | 245 360 430 | 68.1 100 119.4 | 455 420 364 | 421.4 534.8 568.4 | 630 | 72 77 75 | 3.8 4.3 4.9 | 3385 | |
8 | 245 360 430 | 68.1 100 119.4 | 520 480 416 | 481.6 611.2 649.6 | 710 | 72 77 75 | 3.8 4.3 4.9 | 3635 | |
9 | 245 360 430 | 68.1 100 119.4 | 585 540 468 | 541.8 687.6 730.8 | 800 | 72 77 75 | 3.8 4.3 4.9 | 3885 | |
10 | 245 360 430 | 68.1 100 119.4 | 650 600 520 | 602.0 764.0 812.0 | 900 | 72 77 75 | 3.8 4.3 4.9 | 4015 | |
11 | 245 360 430 | 68.1 100 119.4 | 715 660 572 | 662.2 840.4 893.2 | 1000 | 72 77 75 | 3.8 4.3 4.9 | 4135 | |
MD450-60×(2～11)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 335 450 500 | 93 125 139 | 130 120 114 | 1480 | 164.7 186.1 199.0 | 220 | 72 79 78 | 3.8 4.9 6.0 | 1525 |
3 | 335 450 500 | 93 125 139 | 195 180 171 | 247.1 279.2 298.5 | 315 | 72 79 78 | 3.8 4.9 6.0 | 1750 | |
4 | 335 450 500 | 93 125 139 | 260 240 228 | 329.4 372.3 398.0 | 450 | 72 79 78 | 3.8 4.9 6.0 | 2635 | |
5 | 335 450 500 | 93 125 139 | 325 300 285 | 411.8 465.4 497.5 | 560 | 72 79 78 | 3.8 4.9 6.0 | 2885 | |
6 | 335 450 500 | 93 125 139 | 390 360 342 | 494.2 558.5 597.0 | 630 | 72 79 78 | 3.8 4.9 6.0 | 3135 | |
7 | 335 450 500 | 93 125 139 | 455 420 399 | 576.5 651.5 696.5 | 800 | 72 79 78 | 3.8 4.9 6.0 | 3385 | |
8 | 335 450 500 | 93 125 139 | 520 480 456 | 658.9 744.6 796.0 | 900 | 72 79 78 | 3.8 4.9 6.0 | 3635 | |
9 | 335 450 500 | 93 125 139 | 585 540 513 | 741.2 837.7 895.6 | 1000 | 72 79 78 | 3.8 4.9 6.0 | 3885 | |
10 | 335 450 500 | 93 125 139 | 650 600 570 | 823.6 930.8 995.1 | 1120 | 72 79 78 | 3.8 4.9 6.0 | 4015 | |
11 | 335 450 500 | 93 125 139 | 715 660 627 | 906.0 1023.8 1094.6 | 1250 | 72 79 78 | 3.8 4.9 6.0 | 4135 | |
MD500-57×(2～11)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 450 500 550 | 125 138.9 152.8 | 120 114 108 | 1480 | 184 192 205 | 220 | 80 81 79 | 4.4 5.0 5.8 | 1500 |
3 | 450 500 550 | 125 138.9 152.8 | 180 171 162 | 276 287 307 | 355 | 80 81 79 | 4.4 5.0 5.8 | 1750 | |
4 | 450 500 550 | 125 138.9 152.8 | 240 228 216 | 368 383 410 | 500 | 80 81 79 | 4.4 5.0 5.8 | 2000 | |
5 | 450 500 550 | 125 138.9 152.8 | 300 285 270 | 460 479 512 | 560 | 80 81 79 | 4.4 5.0 5.8 | 2250 | |
6 | 450 500 550 | 125 138.9 152.8 | 360 342 324 | 551 575 614 | 630 | 80 81 79 | 4.4 5.0 5.8 | 2500 | |
7 | 450 500 550 | 125 138.9 152.8 | 420 399 378 | 643 671 717 | 800 | 80 81 79 | 4.4 5.0 5.8 | 2750 | |
8 | 450 500 550 | 125 138.9 152.8 | 480 456 432 | 735 767 819 | 900 | 80 81 79 | 4.4 5.0 5.8 | 3000 | |
9 | 450 500 550 | 125 138.9 152.8 | 540 513 486 | 827 862 921 | 1000 | 80 81 79 | 4.4 5.0 5.8 | 3250 | |
10 | 450 500 550 | 125 138.9 152.8 | 600 570 540 | 919 958 1024 | 1120 | 80 81 79 | 4.4 5.0 5.8 | 3500 | |
11 | 450 500 550 | 125 138.9 152.8 | 660 627 594 | 1011 1054 1125 | 1250 | 80 81 79 | 4.4
5.8 | 3750 | |
MD500-85×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 300 500 600 | 83.3 138.9 166.7 | 184 170 156 | 1480 | 192.1 300.6 335.4 | 355 | 74 77 76 | 4.3 5.0 5.6 | 2500 |
3 | 300 500 600 | 83.3 138.9 166.7 | 276 255 234 | 288.2 450.9 503.1 | 560 | 74 77 76 | 4.3 5.0 5.6 | 2750 | |
4 | 300 500 600 | 83.3 138.9 166.7 | 368 340 312 | 384.2 601.2 670.8 | 710 | 74 77 76 | 4.3 5.0 5.6 | 3000 | |
5 | 300 500 600 | 83.3 138.9 166.7 | 460 425 390 | 480.3 751.6 838.5 | 900 | 74 77 76 | 4.3 5.0 5.6 | 3250 | |
6 | 300 500 600 | 83.3 138.9 166.7 | 552 510 468 | 576.3 901.9 1006.2 | 1120 | 74 77 76 | 4.3 5.0 5.6 | 3500 | |
7 | 300 500 600 | 83.3 138.9 166.7 | 644 595 546 | 672.4 1052.2 1173.9 | 1250 | 74 77 76 | 4.3 5.0 5.6 | 3750 | |
8 | 300 500 600 | 83.3 138.9 166.7 | 736 680 624 | 768.4 1202.5 1341.6 | 1400 | 74 77 76 | 4.3 5.0 5.6 | 4000 | |
9 | 300 500 600 | 83.3 138.9 166.7 | 828 765 702 | 864.5 1352.8 1509.3 | 1600 | 74 77 76 | 4.3 5.0 5.6 | 4250 | |
10 | 300 500 600 | 83.3 138.9 166.7 | 920 850 780 | 960.5 1503.1 1677.0 | 1800 | 74 77 76 | 4.3 5.0 5.6 | 4500 | |
11 | 300 500 600 | 83.3 138.9 166.7 | 1012 935 858 | 1056.6 1653.4 1844.7 | 2000 | 74 77 76 | 4.3 5.0 5.6 | 4750 | |
12 | 300 500 600 | 83.3 138.9 166.7 | 1140 1020 936 | 1152.6 1803.7 2012.4 | 2240 | 74 77 76 | 4.3 5.0 5.6 |
5000 | |
MD420-96×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 360 420 480 | 100 116.7 133.3 | 168.3 164.7 154.7 | 1480 | 239.1 247.9 269.6 | 315 | 69 76 75 | 3.0 3.2 4.2 | 4300 |
3 | 360 420 480 | 100 116.7 133.3 | 267.3 260.3 245.7 | 379.8 391.7 428.2 | 500 | 69 76 75 | 3.0 3.2 4.2 | 4700 | |
4 | 360 420 480 | 100 116.7 133.3 | 366.3 356.7 336.7 | 520.5 536.8 586.8 | 710 | 69 76 75 | 3.0 3.2 4.2 | 5100 | |
5 | 360 420 480 | 100 116.7 133.3 | 465.3 453.1 427.7 | 661.1 681.9 745.4 | 900 | 69 76 75 | 3.0 3.2 4.2 | 5500 | |
6 | 360 420 480 | 100 116.7 133.3 | 564.3 549.5 518.7 | 801.8 827.0 904.0 | 1000 | 69 76 75 | 3.0 3.2 4.2 | 5900 | |
7 | 360 420 480 | 100 116.7 133.3 | 663.3 645.9 609.7 | 942.5 972.1 1062.7 | 1250 | 69 76 75 | 3.0 3.2 4.2 | 6300 | |
8 | 360 420 480 | 100 116.7 133.3 | 762.3 742.3 700.7 | 1083.1 1117.2 1221.3 | 1400 | 69 76 75 | 3.0 3.2 4.2 | 6700 | |
9 | 360 420 480 | 100 116.7 133.3 | 861.3 838.7 791.7 | 1223.8 1262.2 1379.9 | 1600 | 69 76 75 | 3.0 3.2 4.2 | 7100 | |
10 | 360 420 480 | 100 116.7 133.3 | 960.3 935.1 882.7 | 1364.5 1407.3 1538.5 | 1800 | 69 76 75 | 3.0 3.2 4.2 | 7500 | |
11 | 360 420 480 | 100 116.7 133.3 | 1059.3 1031.5 973.7 | 1505.1 1552.4 1697.1 | 69 76 75 | 3.0 3.2 4.2 | 7900 | ||
12 | 360 420 480 | 100 116.7 133.3 | 1153.3 1127.9 1064.7 | 1645.8 1697.5 1855.7 | 2240 | 69 76 75 | 3.0 3.2 4.2 | 8300 | |
MD450-95×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 400 450 500 | 111.1 125.0 138.9 | 198 190 184 | 1480 | 299.6 306.4 334.2 | 400 | 72 76 74 | 4.2 4.5 5.3 | 2800 |
3 | 400 450 500 | 111.1 125.0 138.9 | 297 285 276 | 149.8 459.6 501.3 | 560 | 72 76 74 | 4.2 4.5 5.3 | 3250 | |
4 | 400 450 500 | 111.1 125.0 138.9 | 396 380 368 | 599.2 612.8 668.4 | 710 | 72 76 74 | 4.2 4.5 5.3 | 3700 | |
5 | 400 450 500 | 111.1 125.0 138.9 | 495 475 460 | 749.0 766.0 835.5 | 900 | 72 76 74 | 4.2 4.5 5.3 | 4150 | |
6 | 400 450 500 | 111.1 125.0 138.9 | 594 570 552 | 898.8 919.2 1002.6 | 1120 | 72 76 74 | 4.2 4.5 5.3 | 4600 | |
7 | 400 450 500 | 111.1 125.0 138.9 | 693 665 644 | 1048.6 1072.4 1169.7 | 1250 | 72 76 74 | 4.2 4.5 5.3 | 5050 | |
8 | 400 450 500 | 111.1 125.0 138.9 | 792 760 736 | 1198.4 1225.6 1336.8 | 1400 | 72 76 74 | 4.2 4.5 5.3 | 5500 | |
9 | 400 450 500 | 111.1 125.0 138.9 | 891 855 828 | 1348.2 1378.8 1503.9 | 1600 | 72 76 74 | 4.2 4.5 5.3 | 5960 | |
10 | 400 450 500 | 111.1 125.0 138.9 | 990 950 920 | 1498.0 1532.0 1671.0 | 1800 | 72 76 74 | 4.2 4.5 5.3 | 6400 | |
11 | 400 450 500 | 111.1 125.0 138.9 | 1089 1045 1012 | 1647.8 1685.2 1838.1 | 2000 | 72 76 74 | 4.2 4.5 5.3 | 6950 | |
12 | 400 450 500 | 111.1 125.0 138.9 | 1188 1140 1104 | 1797.6 1838.4 2005.2 | 2240 | 72 76 74 | 4.2 4.5 5.3 | 7400 | |
MD600-70×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 465 600 700 | 129.2 166.7 194.4 | 150 140 126 | 1480 | 253.3 285.9 307.9 | 355 | 75 80 78 | 3.4 4.5 5.5 | 3970 |
3 | 465 600 700 | 129.2 166.7 194.4 | 225 210 189 | 379.0 428.9 461.9 | 560 | 75 80 78 | 3.4 4.5 5.5 | 4100 | |
4 | 465 600 700 | 129.2 166.7 194.4 | 300 280 252 | 506.6 571.9 615.8 | 710 | 75 80 78 | 3.4 4.5 5.5 | 4260 | |
5 | 465 600 700 | 129.2 166.7 194.4 | 375 350 315 | 633.3 714.9 769.8 | 900 | 75 80 78 | 3.4 4.5 5.5 | 4420 | |
6 | 465 600 700 | 129.2 166.7 194.4 | 450 420 378 | 759.9 857.8 923.7 | 1000 | 75 80 78 | 3.4 4.5 5.5 | 4590 | |
7 | 465 600 700 | 129.2 166.7 194.4 | 525 490 441 | 886.6 1000.8 1077.7 | 1250 | 75 80 78 | 3.4 4.5 5.5 | 4750 | |
8 | 465 600 700 | 129.2 166.7 194.4 | 600 560 504 | 1013.2 1143.8 1231.6 | 1400 | 75 80 78 | 3.4 4.5 5.5 | 4900 | |
9 | 465 600 700 | 129.2 166.7 194.4 | 675 630 567 | 1139.9 1286.8 1385.6 | 1600 | 75 80 78 | 3.4 4.5 5.5 | 5050 | |
10 | 465 600 700 | 129.2 166.7 194.4 | 750 700 630 | 1266.5 1429.7 1539.5 | 1600 | 75 80 78 | 3.4 4.5 5.5 | 5200 | |
11 | 465 600 700 | 129.2 166.7 194.4 | 825 770 693 | 1393.2 1572.7 1693.5 | 1800 | 75 80 78 | 3.4 4.5 5.5 | 5380 | |
12 | 465 600 700 | 129.2 166.7 194.4 | 900 840 756 | 1519.8 1715.7 1847.4 | 2000 | 75 80 78 | 3.4 4.5 5.5 | 5540 | |
MD650-80×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 400 650 750 | 111.1 180.6 208.3 | 168 160 140 | 1480 | 335.5 363.0 381.3 | 450 | 75 78 77 | 4.5 5.2 5.9 | 2500 |
3 | 400 650 750 | 111.1 180.6 208.3 | 252 240 210 | 503.3 551.7 571.9 | 630 | 75 78 77 | 4.5 5.2 5.9 | 2750 | |
4 | 400 650 750 | 111.1 180.6 208.3 | 336 320 280 | 671.0 726.0 762.5 | 800 | 75 78 77 | 4.5 5.2 5.9 | 3000 | |
5 | 400 650 750 | 111.1 180.6 208.3 | 420 400 350 | 838.8 908.0 953.2 | 1000 | 75 78 77 | 4.5 5.2 5.9 | 3250 | |
6 | 400 650 750 | 111.1 180.6 208.3 | 504 480 420 | 1006.5 1089.5 1143.8 | 1250 | 75 78 77 | 4.5 5.2 5.9 | 3500 | |
7 | 400 650 750 | 111.1 180.6 208.3 | 588 560 490 | 1174.3 1270.8 1334.4 | 1400 | 75 78 77 | 4.5 5.2 5.9 | 3750 | |
8 | 400 650 750 | 111.1 180.6 208.3 | 672 640 560 | 1342.0 1452.4 1525.1 | 1600 | 75 78 77 | 4.5 5.2 5.9 | 4000 | |
9 | 400 650 750 | 111.1 180.6 208.3 | 756 720 630 | 1509.8 1634.0 1715.7 | 1800 | 75 78 77 | 4.5 5.2 5.9 | 4250 | |
10 | 400 650 750 | 111.1 180.6 208.3 | 840 800 700 | 1677.6 1815.5 1906.3 | 2000 | 75 78 77 | 4.5 5.2 5.9 | 4500 | |
11 | 400 650 750 | 111.1 180.6 208.3 | 924 880 770 | 1845.3 1997.7 2096.9 | 2240 | 75 78 77 | 4.5 5.2 5.9 | 4750 | |
12 | 400 650 750 | 111.1 180.6 208.3 | 1008 960 840 | 2013.1 2178.6 2287.6 | 2500 | 75 78 77 | 4.5 5.2 5.9 |
5000 | |
MD720-60×(2～12)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 550 720 850 | 152.8 200.0 236.1 | 134 120 106 | 1480 | 254.1 286.9 306.7 | 355 | 79 82 80 | 5.0 5.5 6.0 | 3970 |
3 | 550 720 850 | 152.8 200.0 236.1 | 201 180 159 | 381.2 430.4 460.1 | 560 | 79 82 80 | 5.0 5.5 6.0 | 4100 | |
4 | 550 720 850 | 152.8 200.0 236.1 | 268 240 212 | 508.2 573.8 613.4 | 710 | 79 82 80 | 5.0 5.5 6.0 | 4260 | |
5 | 550 720 850 | 152.8 200.0 236.1 | 335 300 265 | 635.3 717.3 766.8 | 900 | 79 82 80 | 5.0 5.5 6.0 | 4420 | |
6 | 550 720 850 | 152.8 200.0 236.1 | 402 360 318 | 762.3 860.7 920.1 | 1000 | 79 82 80 | 5.0 5.5 6.0 | 4590 | |
7 | 550 720 850 | 152.8 200.0 236.1 | 469 420 371 | 889.4 1004.4 1073.5 | 1250 | 79 82 80 | 5.0 5.5 6.0 | 4750 | |
8 | 550 720 850 | 152.8 200.0 236.1 | 536 480 424 | 1016.4 1147.6 1226.8 | 1400 | 79 82 80 | 5.0 5.5 6.0 | 4900 | |
9 | 550 720 850 | 152.8 200.0 236.1 | 603 540 477 | 1143.5 1291.1 1380.2 | 1600 | 79 82 80 | 5.0 5.5 6.0 | 5050 | |
10 | 550 720 850 | 152.8 200.0 236.1 | 670 600 530 | 1270.5 1434.5 1533.5 | 1600 | 79 82 80 | 5.0 5.5 6.0 | 5200 | |
11 | 550 720 850 | 152.8 200.0 236.1 | 737 660 583 | 1397.6 1578.0 1686.9 | 1800 | 79 82 80 | 5.0 5.5 6.0 | 5380 | |
12 | 550 720 850 | 152.8 200.0 236.1 | 804 720 636 | 1524.6 1721.4 1840.2 | 2000 | 79 82 80 | 5.0 5.5 6.0 | 5540 | |
MD580-60×(2～10)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 |
450 580 666 |
125 161 185 |
134 120 103 |
1480 |
207.8 231.1 233.5 |
250 |
79 82 80 |
2.8 4.4 5.4 |
2100 |
3 |
450 580 666 |
125 161 185 |
198 180 154 |
307 346 349 |
450 |
79 82 80 |
2.8 4.4 5.4 |
2208 | |
4 |
450 580 666 |
125 161 185 |
262 240 206 |
406 462 467 |
500 |
79 82 80 |
2.8 4.4 5.4 |
2390 | |
5 |
450 580 666 |
125 161 185 |
326 300 262 |
506 578 594 |
630 |
79 82 80 |
2.8 4.4 5.4 |
2498 | |
6 |
450 580 666 |
125 161 185 |
390 360 318 |
605 694 721 |
800 |
79 82 80 |
2.8 4.4 5.4 |
2950 | |
7 |
450 580 666 |
125 161 185 |
454 420 374 |
704 809 848 |
900 |
79 82 80 |
2.8 4.4 5.4 |
3310 | |
8 |
450 580 666 |
125 161 185 |
518 480 438 |
803 924 993 |
1120 |
79 82 80 |
2.8 4.4 5.4 |
600 | |
9 |
450 580 666 |
125 161 185 |
582 540 502 |
903 1040 1118 |
1250 |
79 82 80 |
2.8 4.4 5.4 |
3910 | |
10 |
450 580 666 |
125 161 185 |
646 600 558 |
1002 1100 1155 |
1250 |
79 82 80 |
2.8 4.4 5.4 |
4160 | |
MD600-65×(2～11)型泵性能表
级数 | 流量Q | 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | 质量 (kg) | ||
(m3/h) | (L/s) | 轴功率 Pa | 电机功率P | ||||||
2 | 440 600 690 | 122 167 192 | 147 130 118.4 |
1480 | 225.0 262.9 288.2 |
315 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
1800 |
3 | 440 600 690 | 122 167 192 | 220.5 195 177.6 | 337.4 394.3 432.3 |
500 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
2190 | |
4 | 440 600 690 | 122 167 192 | 294 260 236.8 | 449.9 525.8 576.4 |
630 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
2580 | |
5 | 440 600 690 | 122 167 192 | 367.5 325 296 | 562.4 657.2 720.5 |
800 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
2970 | |
6 | 440 600 690 | 122 167 192 | 441 390 355.2 | 674.9 788.7 864.6 |
1000 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
3360 | |
7 | 440 600 690 | 122 167 192 | 514.5 455 414.4 | 787.4 920.1 1008.7 |
1120 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
3750 | |
8 | 440 600 690 | 122 167 192 | 588 520 473.6 | 899.8 1051.6 1152.8 |
1250 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
4140 | |
9 | 440 600 690 | 122 167 192 | 661.5 585 532.8 | 1012.3 1183.0 1296.9 |
1400 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
4530 | |
10 | 440 600 690 | 122 167 192 | 735 650 592 | 1124.8 1314.5 1440.9 |
1600 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
4920 | |
11 | 440 600 690 | 122 167 192 | 808.5 715 651.2 | 1237.3 1445.9 1585.0 |
1800 | 78.3 80.8 77.2 | 5.0 5.4 6.0 |
5310 | |
MD1100-86型泵性能表
级数 | 流量Q (m3/h)
| 扬程H (m) | 转速n (r/min) | 功率（kW） | 效率η (%) | 必需汽蚀余量 NPSHR (m) | |
轴功率 Pa | 电机功率P | ||||||
2B1 | 850 1100 1300 | 152 142 129 |
1480
| 451 532 588 | 630 | 78 80 78 | 5.0 |
2 | 850 1100 1300 | 184 172 156 | 546 644 708 | 800 | 78 80 78 | 5.0 | |
3B2 | 850 1100 1300 | 212 198 180 | 629 742 817 | 900 | 78 80 78 | 5.0 | |
3B1 | 850 1100 1300 | 244 228 207 | 724 854 940 | 1000 | 78 80 78 | 5.0 | |
3 | 850 1100 1300 | 276 258 234 | 820 966 1062 | 1120 | 78 80 78 | 5.0 | |
4B2 | 850 1100 1300 | 304 284 258 | 902 1064 1170 | 1250 | 78 80 78 | 5.0 | |
4B1 | 850 1100 1300 | 336 314 285 | 997 1176 1294 | 1400 | 78 80 78 | 5.0 | |
4 | 850 1100 1300 | 368 334 312 | 1092 1288 1416 | 1600 | 78 80 78 | 5.0 | |
5B2 | 850 1100 1300 | 396 370 336 | 1175 1386 1525 | 1600 | 78 80 78 | 5.0 | |
5B1 | 850 1100 1300 | 428 400 383 | 1270 1498 1648 | 1800 | 78 80 78 | 5.0 | |
5 | 850 1100 1300 | 460 430 390 | 1365 1610 1771 | 1800 | 78 80 78 | 5.0 | |
6B2 | 850 1100 1300 | 488 456 414 | 1449 1708 1879 | 2000 | 78 80 78 | 5.0 | |
6B1 | 850 1100 1300 | 520 486 441 | 1544 1820 2002 | 2240 | 78 80 78 | 5.0 | |
6 | 850 1100 1300 | 552 516 468 | 1639 1933 2125 | 2240 | 78 80 78 | 5.0 | |
